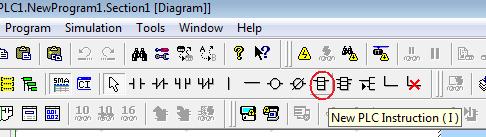

Counter digunakan untuk menghitung input yang masuk ke dalam counter tersebut, Cara membuat instruksi counter sama dengan instruksi timer yaitu dengan cara memilih ikon new instruktion di CX Programmer, masih ingat kagak ???? ikon nya. Kalau dah lupa nie die seperti pada gambar dibawah yang dilingkari merah hehehe...
Contoh Kasus :
Sebuah lampu akan hidup jika ada 5 orang yang melewati pintu. Cara kerjanya apabila orang melewati pintu maka sensor optik (alamat 0.00) akan mengirim masukan ke counter sehingga counter akan menghitung dari set value 5 menjadi set value 4 begitu seterusnya sampai set value 0. Jika set value sudah 0 maka lampu akan hidup. lampu akan hidup terus sampai penekanan tombol push button PB1 untuk mereset counter.
Cara buat programnya (ledder) sama seperti sebelumnya untuk sensor optik diggunakan NO karena sensor optik tersebut akan bekerja (ON) jika terhalang oleh orang yang melewati
Terus untuk counter buat seperti berikut:
Setelah itu isi instruksi counter yaitu CNT dengan cara mengetik di dialog box tersebut. Perlu diingat dalam penulisan instruksinya pertama kita ketik CNT kemudian spasi, lalu diikuti nomor Counter 000, kemudian spasi lalu set value #5 sehingga jadinya seperti gambar dibawah (lebih jelas baca juga cara buat intruksi timer Klik Disini )
Selesai,, Gampang kagak... kalo belom hubungi thuh programmer kami
